[00010362]机械密码锁芯

　　背景技术：

　　锁自诞生之日起，基本上就是弹子锁，只是越来越复杂，本质原理都一样，因此容易导致被撬开。而目前常用的电子锁都需依赖电源，一旦电源电路出现故障会给使用者带来不便，加上电子锁抗冲击力差，易于被破坏，并不能给人以安全感。

　　而现有技术中的密码锁，特别是旋转式的机械密码锁，因为锁芯内部的转轮或弹簧片的虚位，往往能通过手感或发出的声音判断密码是否对正，大大降低这类锁的可靠性与保密性，不能满足人们日益增长的需求

　　专利内容：

　　本发明专利的目的在于针对现有技术的不足而提供一种不容易被破解、可靠性高、使用方便的机械式密码锁芯。

　　为实现上述目的，本发明专利采用如下技术方案：

　　机械式密码锁芯，它包括有锁座、滑动设置在锁座中的锁杆，锁座上并排设置有套设锁杆上的在多组密码组件，锁杆为方形杆，每组密码组件包括有固定在锁座上的密码座、旋转设置在密码座上的密码圈，密码座和密码圈的旋转中心均开设有与方形锁杆对应匹配的方形孔，密码座和密码圈的方形孔均套设在锁杆上，锁杆上在与每个密码圈对应的位置处成型有可供密码圈转动的圆形轴段。

　　所述锁杆与锁座之间连接有复位弹簧

　　所述密码组件至少有3组。

　　所述密码组件可以为3组、4组、5组、6组、7组或8组。

　　所述密码圈与密码座结合的端面上成型有与其旋转中心同心的环形凸缘，密码座相应的端面上对应开设有环形滑槽，密码圈的环形凸缘插设在密码座的环形滑槽中。

　　所述密码圈与密码座结合的端面上沿周向均匀开设有多个弧形卡槽，密码座相应的端面上开设有导向孔，导向孔中设有顶推弹簧和定位滚珠，顶推弹簧设置在定位滚珠与导向孔之间，顶推弹簧顶推定位滚珠卡入其中一个弧形卡槽中。

　　所述环形滑槽中设有多个滚动钢珠。

　　所述密码圈的外侧端面上开设有第二环形滑槽，第二环形滑槽中设有多个第二滚动钢珠。

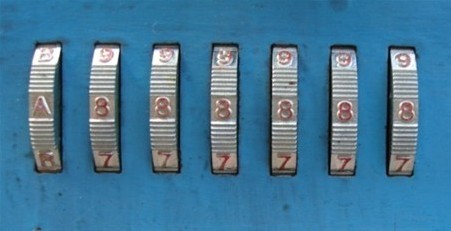

　　所述密码圈的外圈沿周向均匀设有多块印该有字符的、可互换的圆弧形密码件，密码件通过螺丝固定在密码圈上，多块密码件组合成完整的分体式环形结构。

　　本发明专利有益效果为：

　　本发明专利包括有锁座、锁杆、多组密码组件，锁杆为方形杆，每组密码组件包括有密码座、密码圈，密码座和密码圈的旋转中心均开设有方形孔，密码座和密码圈的方形孔均套设在锁杆上，锁杆上成型有可供密码圈转动的圆形轴段，当任意一个密码圈的密码没有转对，该密码圈的方形孔就不能与方形锁杆对正，方形锁杆被密码圈卡住而无法滑动，这时密码锁不能打开，只有所有的密码圈的密码都转对了，所有密码圈的方形孔才能都与方形锁杆对正，方形锁杆可以自由滑动，这时密码锁可以打开，密码圈可全方位转动，还可以通过增加密码组件的方式增大密码组量，不易被外人掌握其特点而被破解或因没有电源而停止工作，极大的提高了密码的保密性，并且防暴防盗性能好，可靠性高，使用方便，结构简单，生产成本低。
