[00010395]一种伸缩锯
技术详细介绍
一种伸缩锯，本发明涉及锯子工具，尤其是切割硬质圆形钢筋类线材的工具。
现有的切割钢筋的锯子，多以固定单根锯条为方式实现切割的。这样的结构在使用时容易滑动倾斜,使锯条易与折断,同时切割效率低。

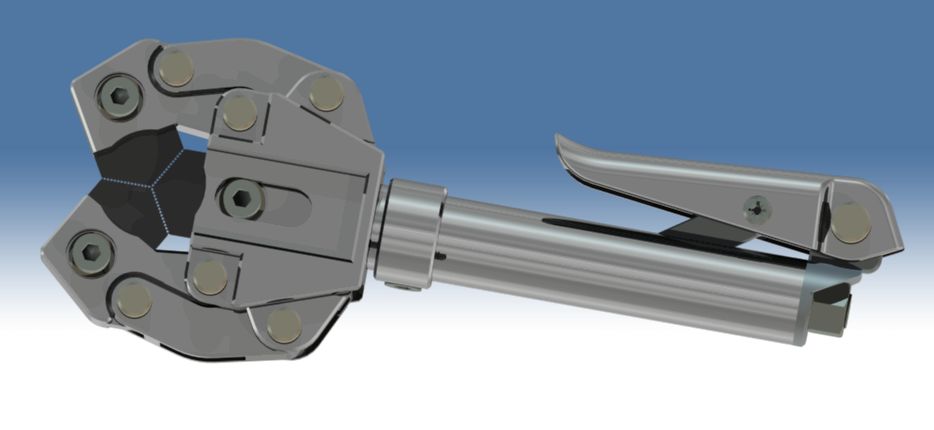

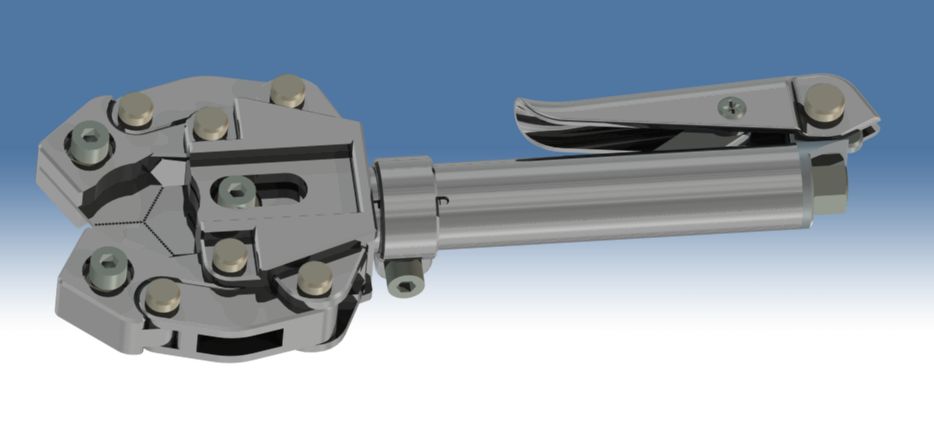

本发明采用杠杆连动原理，锯片被螺丝拧紧固定在三个收拢后夹角程120度的锯槽上，其中两侧锯槽的一侧用销联接在梯形锯架上，另一侧用销、连杆、滑块与置入一个梯形锯架内直推锯槽用双头螺丝和螺母相联接，梯形锯架内的直推锯槽可往复滑动。梯形锯架通过包箍和手柄固定连接，手柄内部有推杆通过一端的螺纹拧紧在直推锯槽内，推杆串有弹簧，通过弹簧张力把连接的压杆和握把涨开，同时也使三个锯槽分开。反之当握紧握把时，可带动锯槽收拢夹住线材，往复拉动手柄相当于三把锯同时切割。该设计简单可靠，成本低，体积小重量轻,特别适用于切割圆形线材，能部分代替传统钢锯。
