[00012027]多输入视频混合电路IP
技术详细介绍
技术投资分析：
成果简介：

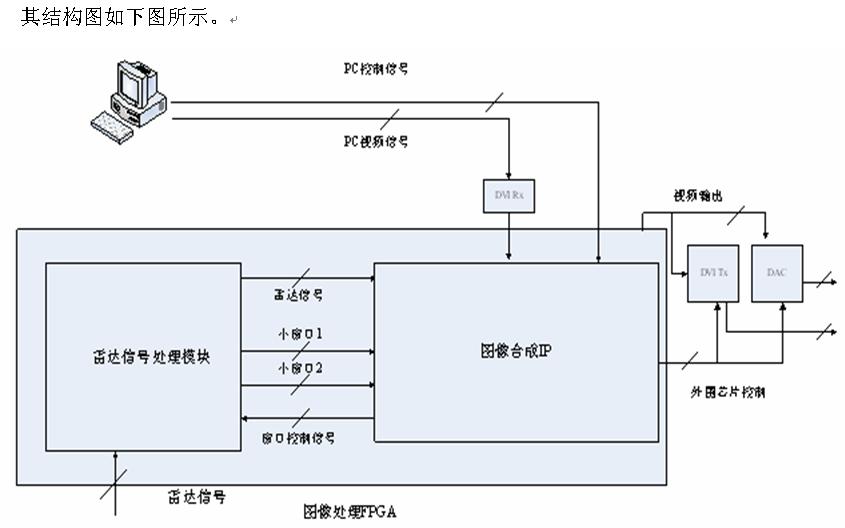

对输入的多路视频信号，完成不同方式的叠加混合输出。本设计是一个4路视频输入的雷达图像合成模块。
4路视频包括：
1）由DVI接收器接收的来自计算机的VGA信号，分辨率为1600*1200，60Hz；
2）来自雷达的回波8位灰度视频信号，分辨率为1600*1200，60Hz；
3）来自数字信号处理FPGA的两个小窗口视频信号，分辨率为512*512，60Hz。
对于这四路视频的处理包括：
雷达回波视频和PC视频的色控显示，小窗口视频的透明显示（透明度可调），小窗口的拖动和隐藏。视频混合输出支持DVI发送器和驱动VGA的D/A转换器。支持硬鼠标。集成PCI接口或其它串行总线接口（如IIC）用于同主控计算机进行通讯，包括获得配置性数据和窗口拖动时的坐标更新数据。
性能指标：
·支持4路图像的混合输出：
·显示分辨率达到1600*1200，刷新率60Hz；
·支持窗口透明、窗口覆盖、窗口拖动、窗口隐藏等功能；
·良好的可配置性，同时支持（芯）片内配置功能（即将引入）和片外配置；
·支持视频的连通和断开检测。
技术的应用领域前景分析：
应用领域：
多路视频叠加混合处理。
效益分析：
本技术市场应用范围广，利润丰厚，效益十分可观。
厂房条件建议：
无
备注：
无
