[00013440]智能型变频恒压供水自动控制系统

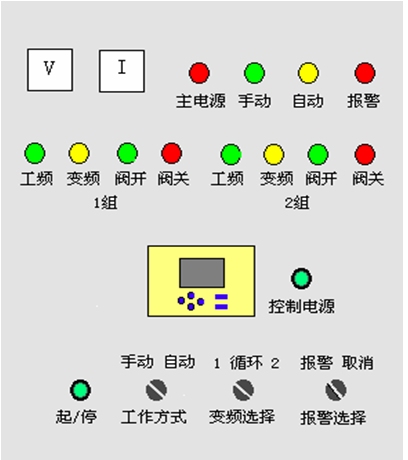

技术投资分析： 成果简介 （1）智能型变频恒压供水控制系统工作原理 水处理和调度运行成本中，水泵电机能耗占大部分，为有效利用水电资源，保证供水质量，常用变频恒压控制技术。当供水量变化时，调节电机速度，保持水厂出水压力恒定，达到节能目的，其负载的转矩和功率与转速不是成线性正比的关系，负载转矩与转速的平方成正比，而功率与转速的立方成正比，这就意味着在降低到额定转速下时，功率会有很大的下降，因此降低转速时风机水泵的节能效果显著，特别是刚好在额定转速下时。例如降低10% 的额定转速时，其理论上的节能效果可达电机额定功率的35%，考虑早晚用水较少、四季用水和节假日用水的不平衡等因素，所以预计常年节能效果起码可达到单台电机50%以上，特别在供水淡季和用水低峰期间节能达到50%-60%。 通常检测压力是水厂出水压力，但水厂与用户端涉及复杂供水管路，产生管网损耗，往往无法确保用户端压力恒定，难以有效节能和稳定供水。如白天供水量较大，用户端的压力损耗较大，晚上供水量较少，则用户端的压力损耗较小，因此有必要根据供水量的情况，灵活设定水厂的出水压力。本控制系统与一般的变频恒压供水控制不同，采用智能设定出水压力的控制的方法，可以达到最优的节能效果。 （2）控制系统的性能特点 本系统采用电脑闭环检测控制，是可编程智能型恒压供水全自动控制装置。本系统具有汉字液晶显示的人机界面，方便操作，能根据设定的压力和用水量大小，自动控制VVVF交流调速器和水泵电机，保持恒定压力，节电效果显著。 其主要特点如下： 薄膜开关数码输入和液晶显示的人机界面，具有多时段、不同压力的设定，实时检测显示，实现压力的最优控制。 电机和阀门启动、停止及用水量突变时的水压控制，采用针对性的软件设计和智能控制算法，使水压对管网的冲击大大降低。 标准化、模块化技术应用，结构合理，采用多种电路保护和声光报警，保证系统的可靠运行。具有过电压、欠电压、过电流、过热、短路、缺相、失速、高低水压、低水位、变频器故障、接触器故障等报警功能。 自动、手动的功能，控制多台电机变频调压与工频恒压的转换。 可以增加网络和通信连接功能，实现远程测控。采用配套的组态控制软件（如WinCC或组态王等软件），在值班室的上位微机进行直观的监控、管理以及实时记录，并自动生成生产报表。 （3）智能型变频供水控制系统实物图 变频供水控制系统的主控柜控制面板如上图所示。图中可见有电流电压表、指示灯操作开关以及压力设定与显示屏。布局清晰合理，操作简单方便。 左图所示为时间、压力设定与实时显示屏。显示值为液晶显示，优六个开关进行操作，可以设定多个时段的压力，并可以显示当前的时间、实际压力值等参数。 技术的应用领域前景分析： 成果适用范围、经济效益及市场预测 该成果特别适用于风机水泵类的变转矩负载的节能调速控制，因为采用智能控制，根据负载的情况，灵活改变设定值，使系统节能运行在最佳状态，可用于水厂和楼宇供水系统的自动控制，也可用于老的供水系统的改造。不仅可保证水压的恒定，而且可保持供水管网的正常工作，减少爆管带来的损坏。 效益分析： 某水厂采用本系统后，供水量增加了10%，而用电量只有原来的60%，半年便收回投资，产生很大的经济效益。 厂房条件建议： 成果开发所需条件 具有一般电子产品生产、加工和调试能力，需要熟悉产品配套的行业。 备注： 成果转让内容、方式、条件 可以采用技术转让、合作生产、联合推广的多种方式。
