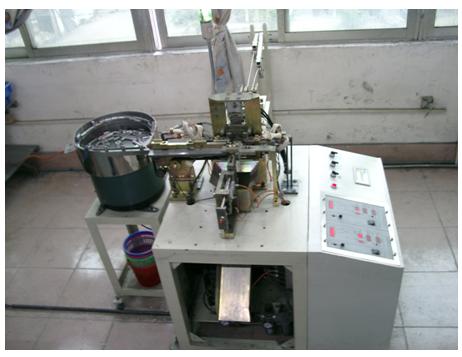

[00013535]电容器引脚自动焊接机
技术详细介绍
技术投资分析：
成果简介
该机采用恒流电阻式点焊技术，通过电极给焊件施加压力，利用电流通过接头的接触面及邻近区域所产生的电阻热进行电极焊接。整个系统具有自动上芯子、自动上电极、电极自动焊接、自动下料及故障报警等特点。
系统主要由以下三部分组成：
机械控制部分主要由四个气缸、送料机构、导线切割装置、电容器加紧装置、导线拖动及矫直装置、导线上锡装置、下料机构、电磁法及其它检测开关等构成，其中四个气缸分别为用来完成对电容器的推进、焊接过程中电容器的加紧、导线的拖动及剪切等机械部分的控制。
过程控制部分监测其相应的检测开关，根据检测到的开关状态通过四路电磁阀来分别控制四个气缸的通气方向，进而由气缸推动整个机械设备的运作，可进行手动/自动切换，并配有专用具有LCD显示的操作手柄，实时监控工作进程。电源控制部分主要完成对焊接电流检测及控制，通过起控制面板可方便的设置焊接过程中需要的各种参数。
主要技术指标：
焊接速度：50个/分钟；电容宽度：25～40mm；班产（8小时计）：25000-28000。
技术的应用领域前景分析：
成果适用范围及市场预测
适用于大容量金属薄膜电容器电极的自动焊接。电容焊点可靠性高，焊接过程的能量损耗小，适用于机械化、自动化生产。现已小批量生产。
效益分析：
本技术市场应用范围广，成本低，利润高，效益可观。
厂房条件建议：
无
备注：
无
