[00017755]JHQ-32压缩空气气净化器

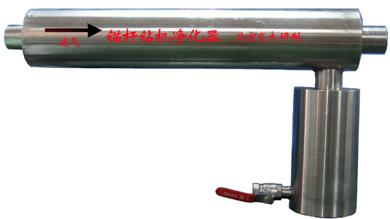

技术投资分析： 功能及用途：除去压缩空气中的水分杂质，保护气动设备 特点及技术指标： 在锚杆钻机的维修和故障分析中发现，锚杆钻机的90%以上的故障是由供气中的污染物造成的。重视供气系统的污染控制，是提高气动锚杆钻机的可靠性的关键。 JHQ－32型净化器采用离心分离原理，将压缩气中的水、油污、铁锈、煤、砂等杂质除去，可以大幅度提高锚杆钻机的使用寿命和工作可靠性。 净化器的基本构造如图所示，当压缩空气从进气口通过进气管1进入净化器后，在螺旋线形叶轮2的导流下沿筒壁旋转，空气旋转产生的离心力可分离出所含的固体污染物和水，使压缩空气充分净化；污染物存在储污筒5中，一个班工作结束后打开排污阀6，排除污染物，并冲净了净化器。净化器全部元件为不锈钢制造，从而保证了净化器的洁净性和可靠性。 图1 锚杆钻机供气系统净化器原理图(详见附图) 净化器没有需更换的滤芯，没有运动件、易损件。Fluent仿真以及实验室测试表明，锚杆钻机供气系统净化器的分离效率高于96%，对延长锚杆钻机的维修周期和使用寿命具有显著的效果。 图2 净化器内颗粒运动Fluent仿真(详见附图) 在北京矿务局木城涧煤矿、兖州矿业集团济宁2号煤矿、济宁3号煤矿、东滩煤矿、鲍店煤矿、南屯煤矿，霍州矿务局新置煤矿、李雅庄煤矿、开滦矿务局范各庄煤矿的使用都表明，每工作班净化器可排出数升的水、油、铁锈、煤、泥沙等混合泥状污染物，锚杆钻机的使用寿命提高两倍以上。 主要技术参数： 型 号： JHQ-32 最大流量： 5 m3/min 最大压力： 2 MPa 分离效率： 96％ 压力损失： 0.004 MPa 重 量： 16 kg 与国内外技术水平及价格比较： 在作业速度和机器可靠性方面明显优于国内外现有产品。 技术的应用领域前景分析： 应用范围： 煤矿井下压缩空气的净化。 市场应用前景： 锚杆支护在国内外仍在迅速发展，市场潜力很大。 成果已申请多项专利。 效益分析： 本技术市场广泛，成本低，利润丰厚，效益可观。 厂房条件建议： 无 备注： 产品所处的阶段： 批量生产。 合作方式： 销售代理、技术转让。
