[00018877]一种快速无损阻抗谱测量系统
技术详细介绍

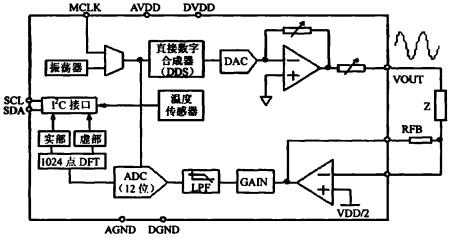

本实用新型涉及一种快速无损阻抗谱测量系统，由数字电极、单片机、无线模块、上位机依次连接而成，所述数字电极由电极阵列、数字开关、AD5933及其外围电路构成，所述单片机采用的是Atmel公司的ATmega16单片机，无线模块选用的是NordicVLSI公司的NRF24L01射频收发器，工作于2.4GHz-2.5GHzISM频段。本实用新型设计的快速无损阻抗谱测量系统，与以往系统相比采用了集成式阻抗测量芯片AD5933并对其进行了电路扩展，设计了数字式电极，采用了无线传输，具有结构简单、集成度高、稳定性好、测量范围广、便于携带等优点。
