[00283191]交流接触器电磁线圈直流节能装置
技术详细介绍
项目简介：接触器交流线圈实现直流运行

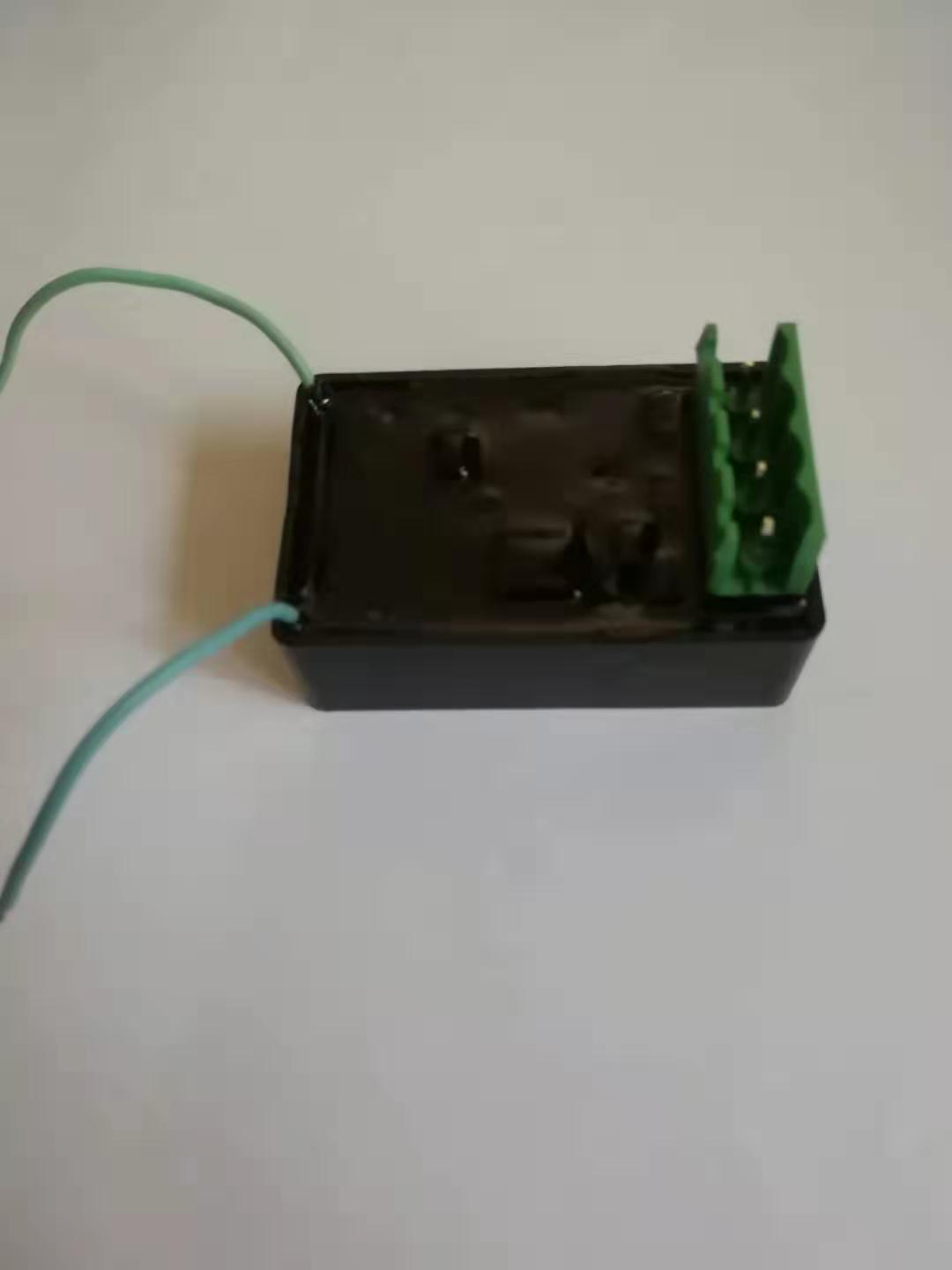

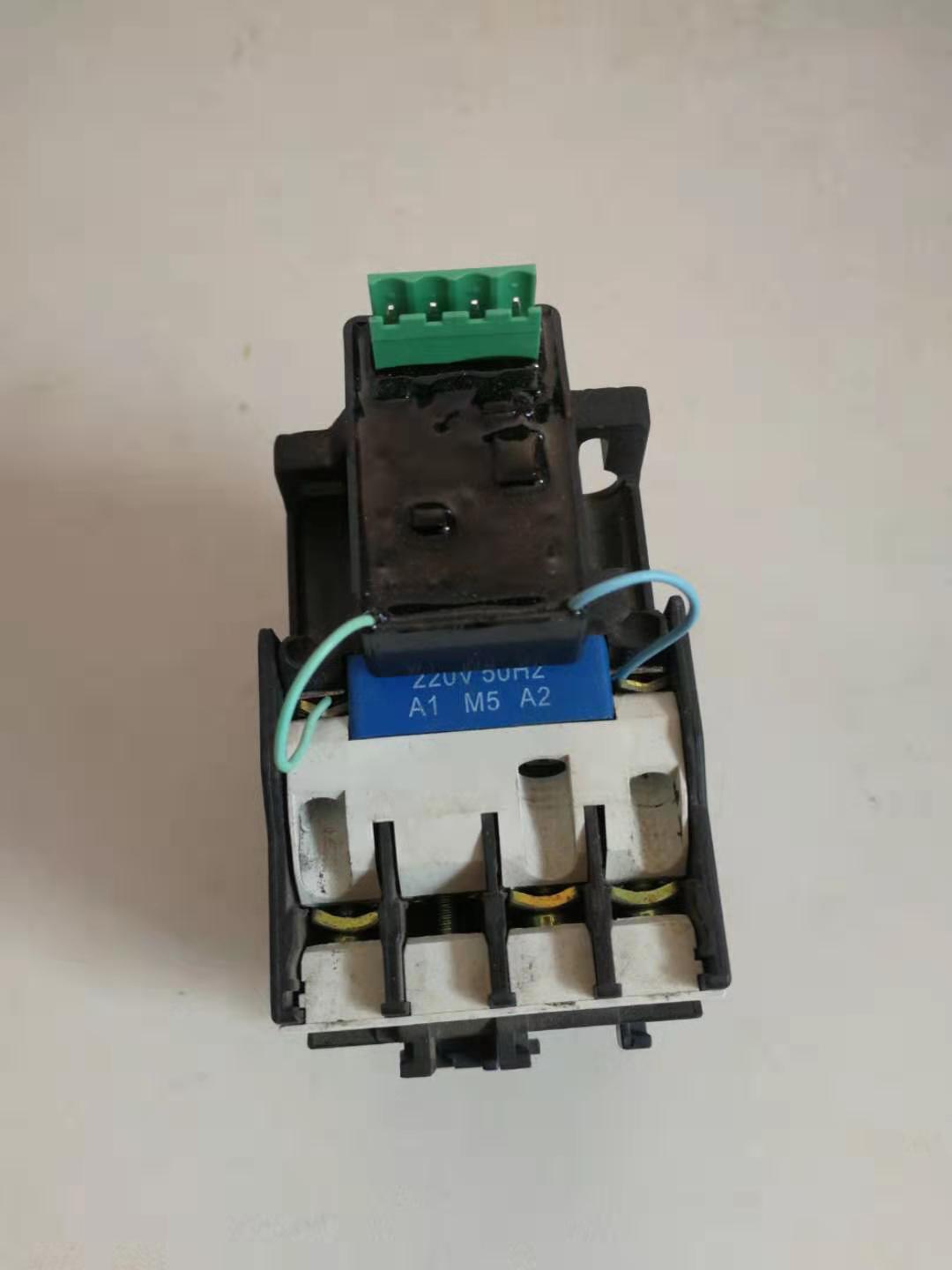

一种带有保护功能的交流接触器直流运行节能装置，接触器启动时，交流电经二极管D1半波整流通过线圈J到达C1，加速电容C1得电后促使串联三极管Q1饱和导通，启动电流很大，电路启动完成后，电容C1充电完毕退出，电阻R1继续为Q1基极供电此，时电路中电流大幅减少，同时延时电容C2充电完毕，三极管Q2导通，由此进一步拉低了Q1基极电压使电流进一步减小进入正常运行阶段，直流启动，运行，减少电路损耗，降低噪音，体积小巧，结构简单，成本低，接线简单，不占用接触器触点，防止线圈烧毁并保护接触器触头，不影响电路逻辑。
项目核心创新点：填补国内空白
项目详细用途：交流接触器线圈，交流电磁阀线圈，交流牵引电磁铁等均适用
预期效益说明：节能95％以上，静音，同时具有保护主触头作用
