[00035024]一种生料带卷绕筒
技术详细介绍

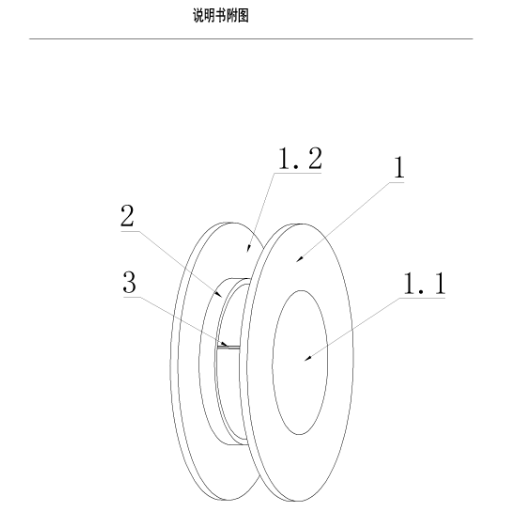

本发明公开了一种生料带卷绕筒，包括带有中心通孔的卷料盘，所述卷料盘的外侧壁上设有用于收卷生料带的环形凹槽，其特征在于：所述环形凹槽内套设有两个环形的支撑环，所述支撑环与卷料盘转动配合，且两个支撑环沿卷料盘的轴向间隔设置，所述环形凹槽内位于两个支撑环之间的位置设有一过料通道，所述过料通道与卷料盘的中心通孔连通，所述生料带沿自身长度方向收卷于环形凹槽内的支撑环上，且所述生料带最内圈的料带头经过料通道延伸至中心通孔内。本发明提供一种生料带卷绕筒，其可以使得生料带连续的缠绕于待缠绕工件上，并且缠绕于工件上的生料带呈连续的平整，因此生料带缠绕过程操作简单、密闭性好，便于用户自己操作。
