[00072430]新结构全频谱电力有源滤波器
联系人：
所在地： 广西壮族自治区北海
- 服务承诺
- 产权明晰
-
资料保密
对所交付的所有资料进行保密
- 如实描述
技术详细介绍

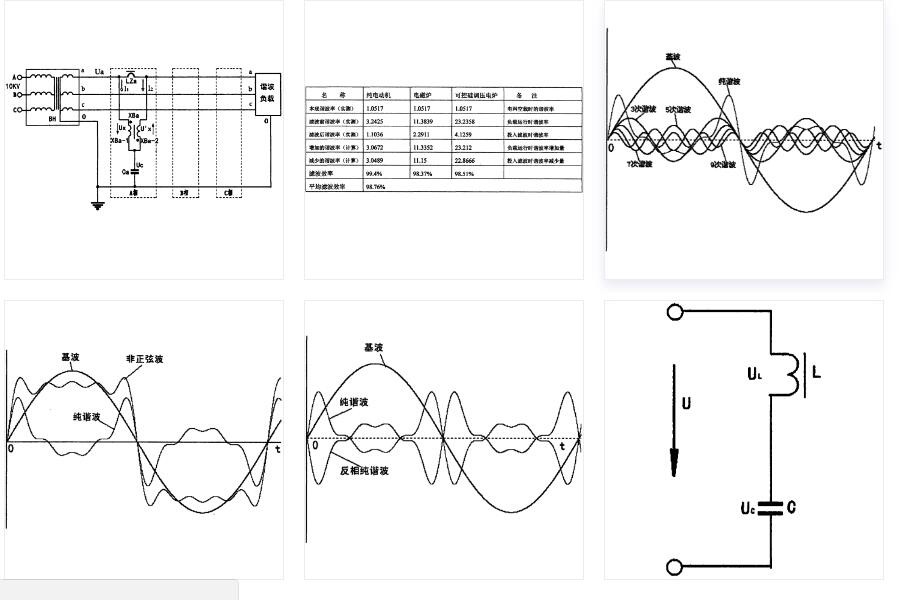

本实用新型涉及一种新结构全频谱电力有源滤波器，包含谐波变压器XBa初级线圈XBa?1和电容器Ca构成的LC串联谐波分离电路，其特征是：分离纯谐波的方法，是利用电感器的感抗与频率成正比、电容器的容抗与频率成反比的特性，把含有谐波的非正弦波电压Ua加在LC串联电路上，就能在电感L即谐波变压器的初级线圈XBa?1上分离出高频率的纯谐波电压Ux，在电容器Ca上分离出低频率的基波电压Uc；由于线圈XBa?1、XBa?2互为反向连接，使基波电流I1、I2在谐波变压器内产生的磁通量互相对消，两线圈的工频电抗变为零，两线圈对基波呈现零压降，基波电压就全部降落在电容Ca上，从而达到纯谐波与基波的完全分离。
