技术详细介绍

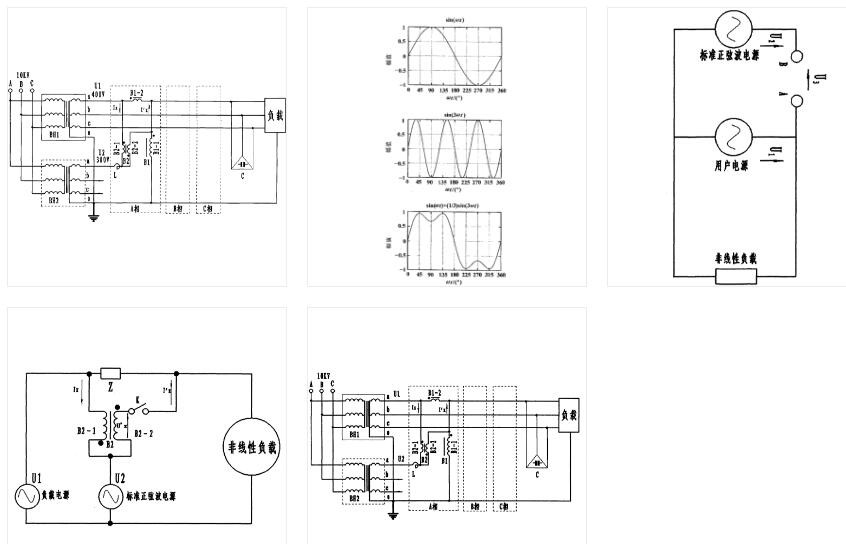

新型全频谱电力有源滤波器，是根据傅立叶级数分析：“非正弦波的周期量可分解成基波分量和具有基波频率整数倍的谐波分量。”原理，用非正弦波电压减去基波电压的方法，从而分离出全频谱谐波电压，再将此谐波电压反相后抵消原有的谐波电压，从而实现全频谱有源滤波。本发明由标准正弦波变压器、谐波变压器、单相自耦变压器三部分组成。标准正弦波变压器提供标准正弦波比较电压；谐波变压器将非正弦波电压与标准正弦波电压进行比较(相减)，分离出谐波电压，再将谐波电压反相并与标准正弦波电压叠加后注入电网线路。本发明克服了现有逆变式电力有源滤波器的缺点。具有结构简单、低成本、高可靠性、耗能少等优点。
